¿Pueden los reflectores ópticos mejorar la eficiencia de la iluminación LED?

La iluminación LED ha transformado la iluminación moderna gracias a su eficiencia energética, su larga vida útil y su versatilidad. Sin embargo, maximizar la eficacia de los sistemas LED depende no sólo de la calidad de los propios LED sino también de cómo se dirige y utiliza la luz emitida. Un componente clave que juega un papel crucial en este proceso es el reflector óptico .

Comprensión de los reflectores ópticos

Un reflector óptico Es una superficie diseñada para redirigir la luz. A diferencia de un simple espejo, que puede reflejar la luz sin darle forma, los reflectores ópticos están cuidadosamente diseñados para controlar la trayectoria y la propagación de la luz. En los sistemas LED, los reflectores suelen colocarse alrededor de la fuente de luz para redirigir los fotones emitidos hacia las direcciones deseadas, reducir el desperdicio y mejorar la uniformidad de la iluminación.

Los reflectores vienen en varias formas y materiales, que incluyen:

• Reflectores parabólicos: Enfoca la luz en un haz dirigido.
• Reflectores elípticos: Distribuya la luz uniformemente sobre el área objetivo.
• Reflectores planos o planares: Redirigir la luz sin enfocar.
• Recubrimientos metálicos versus dieléctricos: Influye en la eficiencia y el espectro de la luz reflejada.

Cómo los reflectores ópticos mejoran la eficiencia del LED

1. Dirigir la luz de forma más eficaz

Los LED emiten luz en un ángulo amplio, lo que a menudo sólo resulta parcialmente útil. Por ejemplo, en una luminaria empotrada, la luz emitida hacia los lados o hacia atrás no ilumina el área prevista. Al utilizar un reflector, se puede redirigir más luz hacia adelante, aumento de lúmenes utilizables sin aumentar el consumo de energía. Esto es especialmente significativo en aplicaciones como alumbrado público, focos y faros de automóviles.

2. Reducir la pérdida de luz

Sin reflectores, una parte importante de la luz LED puede escapar del dispositivo o ser absorbida por los componentes circundantes. Los reflectores ópticos minimizan esta pérdida al capturar la luz parásita y redirigirla , aumentando efectivamente la eficiencia del sistema. Los estudios han demostrado que la integración de reflectores bien diseñados puede aumentar la salida de luz general entre un 10% y un 30%, según el diseño de la luminaria.

3. Mejora de la uniformidad de la luz

Los reflectores ópticos también mejoran la distribución de la luz, evitando puntos calientes o iluminación desigual. Esto es particularmente valioso en iluminación de oficinas, exhibidores minoristas y fotografía , donde el brillo uniforme es esencial. Al dar forma al patrón de luz, los reflectores pueden garantizar que cada parte del área objetivo reciba la iluminación adecuada sin deslumbramientos innecesarios.

4. Apoyo a la gestión térmica

Algunos reflectores, particularmente los metálicos, también pueden ayudar a disipar el calor. Los LED son sensibles a la temperatura y el calor excesivo puede reducir la eficiencia y la vida útil. Si bien el propósito principal de los reflectores es óptico, ciertos diseños contribuyen indirectamente a gestión térmica , ayudando a mantener el rendimiento del LED.

Tipos de reflectores utilizados en iluminación LED

Diferentes aplicaciones LED requieren diferentes tipos de reflectores. Elegir el tipo correcto puede afectar significativamente la eficiencia:

Reflectores parabólicos

• Enfoque la luz en un haz apretado y dirigido.
• Común en linternas, focos e iluminación escénica.
• Proporcionar alta intensidad luminosa en una dirección específica.

Reflectores elípticos o de forma libre

• Distribuya la luz uniformemente sobre el área objetivo.
• Adecuado para iluminación general y aplicaciones decorativas.
• Minimiza las manchas oscuras o los reflejos.

Reflectores difusos

• Luz dispersa para una iluminación más suave.
• A menudo se utiliza en iluminación de oficinas o residenciales para crear un brillo uniforme.
• Útil en aplicaciones que requieren sombras mínimas.

Recubrimientos metálicos versus dieléctricos

• Reflectores metálicos: Normalmente están hechos de aluminio o plata y ofrecen durabilidad y reflexión de amplio espectro.

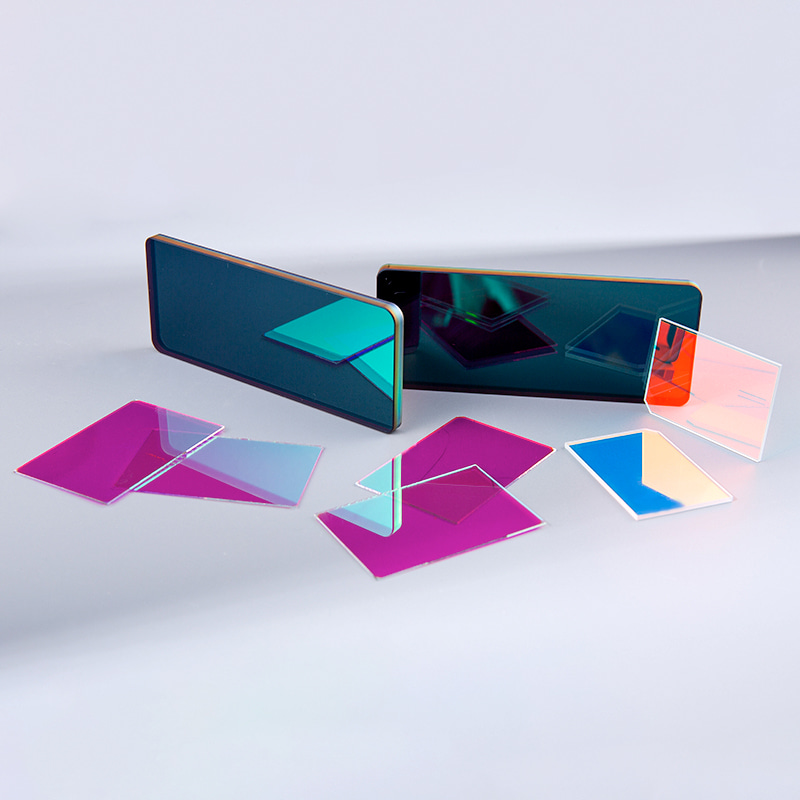

• Reflectores dieléctricos: Recubrimientos multicapa que logran una alta reflectividad en rangos de longitud de onda específicos. Útil en aplicaciones sensibles al color.

Consideraciones prácticas para la implementación

Si bien los reflectores ópticos pueden mejorar la eficiencia de los LED, su diseño e integración requieren una planificación cuidadosa.

1. Forma y geometría del reflector

La forma del reflector determina cómo se dirige la luz. Los reflectores mal diseñados pueden causar deslumbramiento, puntos calientes o iluminación desigual , reduciendo las ganancias de eficiencia. Las herramientas de simulación avanzadas pueden modelar trayectorias de luz para optimizar el diseño del reflector.

2. Selección de materiales

El material reflector afecta la reflectividad y la vida útil. El aluminio es popular debido a su alta reflectividad, bajo costo y durabilidad. Los reflectores de plástico con revestimientos reflectantes son más livianos pero pueden degradarse más rápido con el calor. Los recubrimientos dieléctricos pueden lograr una mayor reflectividad para longitudes de onda específicas, pero pueden aumentar el costo.

3. Acabado superficial

Una superficie lisa y pulida garantiza la máxima reflexión especular. Las superficies rugosas dispersan la luz, lo que reduce la eficiencia pero a veces produce el efecto difuso deseado. El acabado debe coincidir con la aplicación prevista.

4. Integración del reflector LED

La integración efectiva entre la fuente LED y el reflector es crucial. El distancia, alineación y ángulo del reflector en relación con el chip LED determina la eficiencia con la que se redirige la luz. Una mala alineación puede anular cualquier ganancia de eficiencia.

Aplicaciones del mundo real

Alumbrado público y exterior

Las farolas LED a menudo incorporan reflectores parabólicos o de forma libre para maximizar la cobertura de luz y al mismo tiempo reducir la contaminación lumínica. El diseño adecuado del reflector garantiza que las carreteras y aceras reciban una iluminación adecuada sin desperdiciar energía en las áreas circundantes.

Iluminación automotriz

Los faros de los automóviles utilizan reflectores para producir haces enfocados que iluminan el camino. Los faros LED modernos se basan en una geometría de reflector precisa para lograr una alta eficiencia luminosa y al mismo tiempo evitar deslumbrar a otros conductores.

Accesorios comerciales y residenciales

Los downlights, los paneles de luz y las luces de riel utilizan reflectores para mejorar el brillo y la uniformidad. Los reflectores reducen la cantidad de LED necesarios para lograr el mismo nivel de iluminación, lo que contribuye al ahorro de energía.

Aplicaciones especializadas

En fotografía, iluminación de estudio e iluminación hortícola, los reflectores dan forma a la luz para lograr los efectos deseados. Incluso en sistemas ópticos y láser, los reflectores pueden mejorar la eficiencia y la direccionalidad de la luz.

Limitaciones y desafíos

Si bien los reflectores ópticos son muy beneficiosos, no son una solución universal:

1. Costo versus beneficio: Los reflectores de alta calidad pueden aumentar los costos de instalación. En algunas aplicaciones de bajo consumo, es posible que la ganancia de eficiencia no justifique el gasto adicional.
2. Complejidad del diseño: Los reflectores requieren un diseño cuidadoso para evitar deslumbramientos o dispersión de luz no deseada. Un diseño inadecuado puede reducir la eficiencia en lugar de mejorarla.
3. Mantenimiento: Los reflectores pueden acumular polvo o degradarse con el tiempo, reduciendo su eficacia. Puede ser necesaria una limpieza regular, especialmente en entornos exteriores o industriales.
4. Restricciones térmicas: Algunos materiales reflectantes pueden degradarse bajo altas temperaturas del LED, lo que afecta el rendimiento a largo plazo.

Conclusión

Los reflectores ópticos pueden mejorar significativamente la eficiencia de la iluminación LED al redirigir la luz, minimizar la pérdida y mejorar la uniformidad. Cuando se diseñan e integran correctamente, los reflectores permiten que los sistemas de iluminación alcancen una mayor producción de lúmenes con el mismo consumo de energía, mejorando tanto la eficiencia energética como el rendimiento visual.

La eficacia de un reflector depende de Material, forma, acabado e integración. y la mejor opción varía según la aplicación. Si bien los reflectores no son una panacea, son una herramienta práctica y comprobada para maximizar el rendimiento de los LED, particularmente en farolas, faros de automóviles, iluminación comercial y sistemas ópticos especializados.

Al comprender los principios de la reflexión y seleccionar el tipo correcto de reflector, los diseñadores e ingenieros de iluminación pueden hacer que los sistemas LED sean más brillantes, más uniformes y más eficientes energéticamente , ofreciendo en última instancia una mejor iluminación y al mismo tiempo reduciendo el consumo de electricidad.
