¿Cómo prevenir el reflejo posterior en una lente láser óptica?

Comprender el problema: po qué la reflexión hacia atrás es peligrosa

La retrorreflexión, también conocida como retrorreflexión, se produce cuando una parte del rayo láser de alta potencia se refleja directamente hacia atrás a lo largo de su trayectoria incidente por superficies ópticas, incluidas las propias lentes o la pieza de trabajo. Esto no es una molestia menor; Es un modo de falla crítico en los sistemas láser. Los reflejos incontrolados pueden viajar hacia atrás a través de la trayectoria del haz, alcanzando potencialmente y dañando irreversiblemente componentes sensibles como la propia fuente láser, aisladores o moduladores. Esto genera costosos tiempos de inactividad, reparaciones y condiciones operativas inseguras. El principal desafío es que cada interfaz aire-vidrio, incluso con revestimientos antirreflectantes, refleja un pequeño porcentaje de luz. Con láseres de alta potencia, este pequeño porcentaje puede representar una potencia óptica significativa que viaja en la dirección equivocada.

Defensa Primaria: Uso Estratégico de Recubrimientos Antirreflectantes

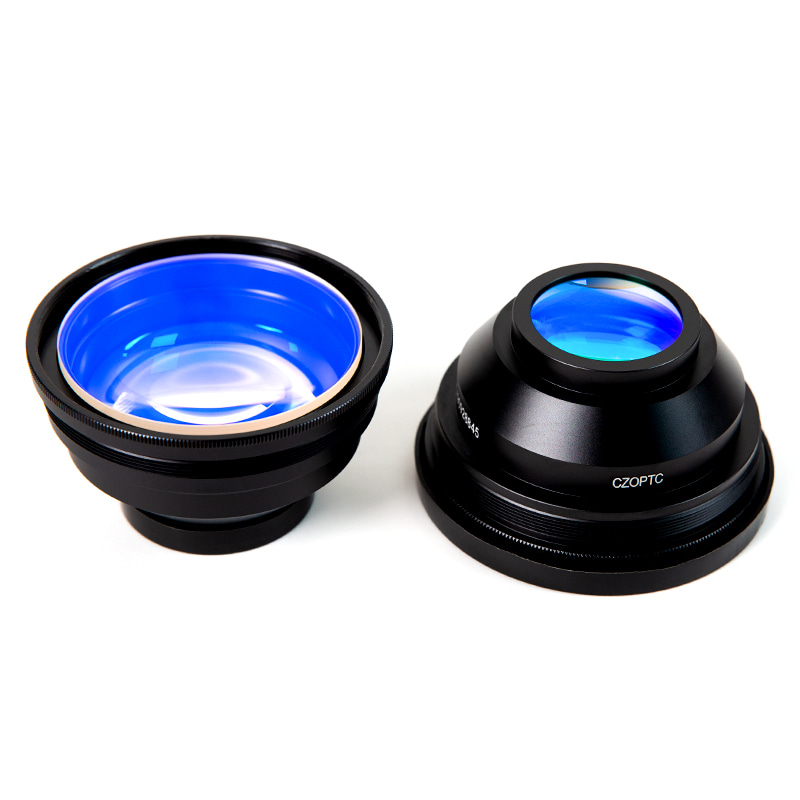

La primera y más fundamental línea de defensa es la aplicación de revestimientos antirreflectantes (AR) de alta calidad en su Lente láser óptica . Estos recubrimientos no son genéricos; Son pilas de película delgada diseñadas con precisión para parámetros específicos. Un recubrimiento estándar de una sola capa reduce la reflexión, pero para aplicaciones láser, necesita un revestimiento en V or Recubrimiento AR de banda ancha adaptado a su longitud de onda láser y ángulo de incidencia exactos. Un recubrimiento en V ofrece una reflectividad extremadamente baja (a menudo menos del 0,25 %) en una longitud de onda específica, mientras que los recubrimientos de banda ancha cubren un rango. La clave es especificar el recubrimiento para que coincida con los parámetros operativos de su láser durante la adquisición.

Elegir el recubrimiento AR adecuado

• Longitud de onda del láser: Especifique la longitud de onda primaria exacta (por ejemplo, 1064 nm, 10,6 µm, 532 nm). No utilice una lente recubierta para 1064 nm con un láser de 1030 nm.
• Densidad de potencia: Asegúrese de que el umbral de daño del recubrimiento (medido en J/cm² o W/cm²) exceda la potencia máxima y promedio de su láser en la superficie de la lente.
• Ángulo de incidencia: Indique el ángulo previsto. Un recubrimiento optimizado para 0° (incidencia normal) tendrá un mal desempeño a 45°.
• Polarización: Para láseres altamente polarizados, considere recubrimientos optimizados para polarización S o P para minimizar la reflexión para ese estado específico.

Diseño mecánico y óptico para el control de la reflexión.

Más allá de los recubrimientos, la disposición física de su sistema óptico es primordial. El objetivo es garantizar que los reflejos residuales se dirijan lejos de los componentes sensibles y hacia un camino seguro y absorbente. Esto implica una cuidadosa consideración de la orientación de la lente y el diseño del sistema.

Cuña de lente y orientación

Nunca utilice una ventana de placa perfectamente paralela como montura de lente o protector en la trayectoria del haz. Utilice siempre lentes con una cuña mecánica incorporada (a menudo de unos pocos grados) o monte intencionalmente lentes plano-convexos con la superficie curva hacia el lado de alta potencia. Esta práctica crítica garantiza que los haces reflejados tengan un ángulo alejado del eje óptico, evitando que vuelvan a recorrer el camino hasta la fuente.

Descargas de vigas y deflectores

Gestione activamente el camino de la luz parásita y reflejada. uso volcados de vigas (dispositivos altamente absorbentes, a menudo refrigerados por agua) para capturar y disipar de forma segura la energía de los haces dirigidos fuera del eje. Instalar deflectores ópticos (estructuras en forma de tubos con superficies ennegrecidas antirreflectantes) dentro de su sistema para atrapar la luz dispersa y evitar que rebote alrededor del gabinete.

Incorporación de aisladores ópticos para sistemas críticos

Para sistemas con alta ganancia o sensibilidad extrema, como láseres de fibra, amplificadores o sistemas que utilizan comunicación en espacio libre, las medidas pasivas pueden ser insuficientes. un aislador óptico Es un componente activo colocado directamente después de la fuente láser. Actúa como una válvula unidireccional para la luz, lo que permite que el haz delantero pase con una pérdida mínima mientras bloquea y atenúa cualquier luz que se desplace hacia atrás. Los aisladores son esenciales cuando la retrorreflexión podría causar inestabilidad, salto de modo o daños catastróficos al diodo láser o al oscilador.

Mejores prácticas operativas y de mantenimiento

La prevención también se trata de cómo se utiliza y mantiene el sistema. Los protocolos consistentes reducen significativamente el riesgo.

• Prealineación con baja potencia: Realice siempre la alineación inicial de la trayectoria del haz y el posicionamiento de la lente utilizando un láser guía visible de muy baja potencia o un haz principal muy atenuado. Esto evita reflejos accidentales de alta potencia durante la instalación.
• La limpieza es fundamental: Los contaminantes como el polvo, las huellas dactilares o los residuos de humo en la superficie de la lente láser óptica pueden convertirse en sitios de absorción, causando calentamiento localizado, daños en el recubrimiento y una mayor dispersión y reflexión impredecibles.
• Inspección periódica: Implemente un cronograma para inspeccionar visualmente las lentes (en condiciones seguras y sin láser) en busca de signos de quemaduras en el recubrimiento, picaduras o contaminación. Utilice luces de inspección en ángulo para revelar defectos en la superficie.
• Consideraciones sobre la pieza de trabajo: Tenga en cuenta que los materiales altamente reflectantes (cobre, oro, aluminio pulido) o los ángulos de incidencia pronunciados en la pieza de trabajo pueden provocar fuertes reflejos especulares en el tren óptico. Es posible que sea necesario ajustar los parámetros del proceso y el ángulo del haz.

Resumen de estrategias de mitigación por componente

La siguiente tabla proporciona una guía de referencia rápida para aplicar estos principios a diferentes partes de un sistema láser típico.

Prevenir eficazmente el retrorreflejo no se trata de una solución única sino de una defensa en capas. Requiere una integración cuidadosa de lentes láser ópticos correctamente especificados, diseño mecánico inteligente y hábitos operativos disciplinados. Al implementar estas medidas prácticas y específicas, usted construye un sistema láser robusto y confiable que protege su valiosa inversión y garantiza un rendimiento constante y seguro.
